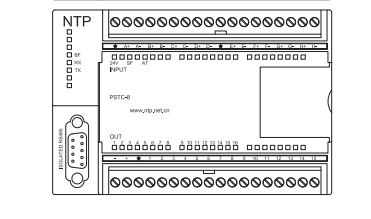

1. 电源、输入、输出及通讯口之间相互隔离，通过 4.4KV 群脉冲（EFT） 抗干扰测试，模块稳定、可靠； 2. 热电偶信号经过滤波、线性化、断线检测和冷端补偿，温度测量准确； 3. 24 位 Sigma-Delta A/D，分辨率 0.1℃，精确度 ±1℃； 4. 内置智能 PID 算法和最优控制，PID 参数自整定及优化功能，简单易 用、控温精确； 5. 每一通道可分别选择不同的测量类型，即同一模块可同时测量 8 种 不同类型热电偶； 6. 各路加热功率回路间具有 PWM 相位偏移功能，降低电力负荷冲击； 7. 支持 Modbus RTU 协议，高速带隔离的 RS-485 通讯 ( 高通讯速率 115.2kbps)； 8. 提供 MODBUS-RTU OPC 服务器软件，用户可用其它软件（如： EXECL、WORD 等）轻松访问模块，读取相关数据用于专业分析， 不用为通讯协议的难题而苦恼； 9. 提供 PSTC-master 专用软件，轻松设定系统参数，分析温度曲线； 10. 系统最大可连 64 个 PSTC 模块，控制回路数由 4—512 回路任意组合； 11. 冷端控制功能和 PROFIBUS、DeviceNet、Ethernet/IP、Modbus/ TCP 通讯功能可选。

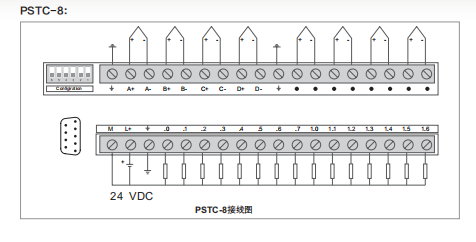

一、参数

二、通讯设置

PSTC 系列模块带一个光电隔离的 RS485 通讯口（隔离电压 500VAC）。支持 Modbus RTU 协议 (8 位数据位 )，通讯速率在 1200bps 到 115200bps 之间可选择。通讯口输出引脚如下所示：

PSTC 模块支持的 MODBUS 功能码 (Function Code)

三、模块参数定义

注：

1. R/W 为可读写参数，R 为只读参数； 2. 温度显示数值和实际值相差一位，例如设定或读取的温度为 100℃，则设置或显示为 1000； 3. 当任何通道实际温度超过模块设定的系统最高温度 W64 时，OUT 15 输出报警信号； 4. 如系统升温反应比较快，则自整定系数 W270—W277 设定越大（设定范围 100-200）； 5. 通信参数如果被修改，必须要保存并重新上电，才能生效； 6. 拨码开关的状态发生变化，必须要重新上电才能生效； 7. 通信参数以外的其他参数在模块运行时可以修改并立即生效；如不做保存参数，重新上电后这些参数将恢复为上一次保存值； 8. 手动 PWM 输出功能的参数修改不管有没有做参数保存，重新上电后都将恢复为默认状态。

控制字的类型为 Word ，低 8 位的功能定义如下：

注：1—8 通道手动 PWM 输出功能由控制字设置，9-14 通道手动 PWM 输出功能无需控制字设置。

状态字的类型为 WORD，低 8 位的功能定义如下：

四、热电偶类型选择字详细定义说明

地址 W6、W14、W22、W30、W38、W46、W54、W62 分别为 1 － 8 通道的热电偶类型的定义如下：

B0—B4 热电偶功能定义：

B5—B7 热电偶类型选择定义：

热电偶测量范围：
