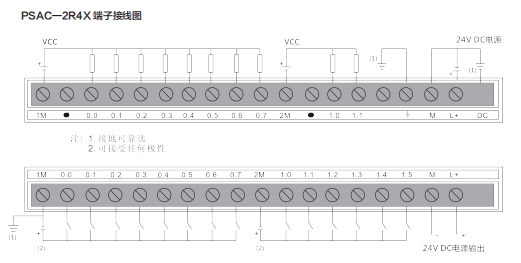

注：编程方式和端子接线与西门子 S7-200PLC 兼容（在 S7-200PLC 上运行的程序，能在 PSAC-2R3X(4X) 上运行）

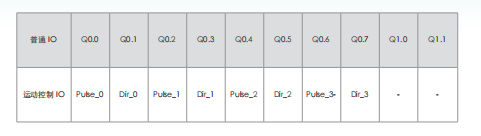

注： 1. Pulse_0 --------0 轴脉冲输出； Dir_0 -------0 轴方向输出；  Pulse_1 --------1 轴脉冲输出； Dir_1 -------1 轴方向输出；  Pulse_2 --------2 轴脉冲输出； Dir_2 -------2 轴方向输出；  Pulse_3 --------3 轴脉冲输出； Dir_3 -------3 轴方向输出；  2. Q0.0 和 Q0.1 不支持编程软件中 PTO 和 PWM 高速脉冲输出。  3. 为了避免输入中断与高速计数器的冲突，将输入中断由原来的 I0.0，I0.1，I0.2，I0.3 相应改为：I0.0，I0.1，I1.1，I1.5

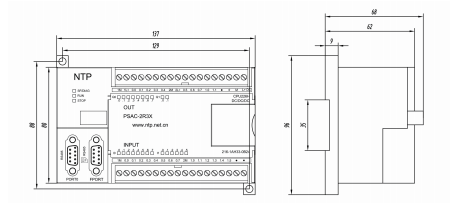

安装尺寸说明 外观图 PSAC-2R3X 和 PSAC-2R4X 的 CPU 和扩展模块都有安装孔，可以很方便地安装在背板上。
