NTPPSPC 系列智能调功模块，采用最新数字电力功率控制、移相控制和周波控制技术为核心，拥有自主知识产权的 IP，构成 功能强大，性能稳定，抗干扰能力强的全数字 SOC 系统。具有响应快、效率高、无热冲击等优势。 PSPC 通过对电压、电流、功率的精确控制，从而实现了对负载的输出功率精密调节作用。

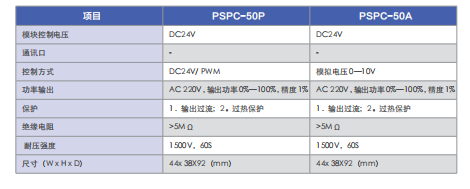

一、参数

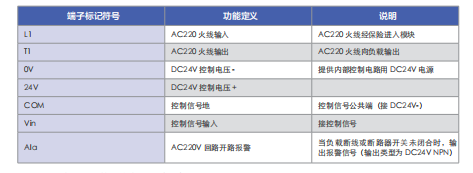

二、端子信号定义

PSPC 调功模块安装注意事项及使用条件 1. 安装时请垂直安装且两旁需预留空隙，避免造成散热不良引起的电力模块的快速老化和损坏。 2. 控制柜须有空气对流通风孔，请依照热气由下往上的原理安装通风孔或加装抽气对流风扇。 3. 请勿安装于高温环境和通风不良的场合，否则请低于额定容量的 7 0 % 使用。 4. 避免安装于有水蒸汽或酸、碱、腐蚀性气体等场合。 5. 环境湿度：9 0 % R H 以下；（不结露） 环境温度：- 1 0 ° C~45° C。

一、调功器优点： 平滑连续功率控制，输出稳定，电流不波动，无热冲击。

二、适用于：定阻性负载、变阻性负载、感性负载、I R 灯管、需连续调节输出电压或功率的应用场合。 配线及布局注意事项 1. 主回路接线方法：电源进线 - 空气断路器 - 接触器 - 电力调整器 - 负载 2. 所有连接线螺母一定要锁紧，以避免跳火烧坏接头。

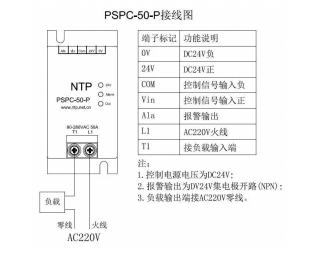

PSPC-50P(A) 接线示意图

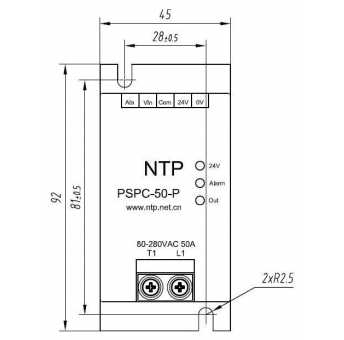

PSPC-50P(A) 安装示意图
